FK-DFK7-M2

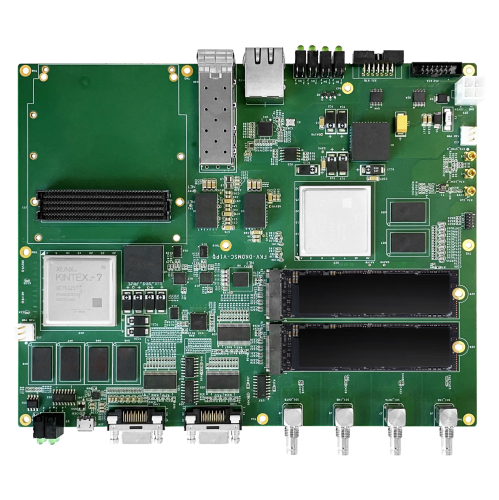

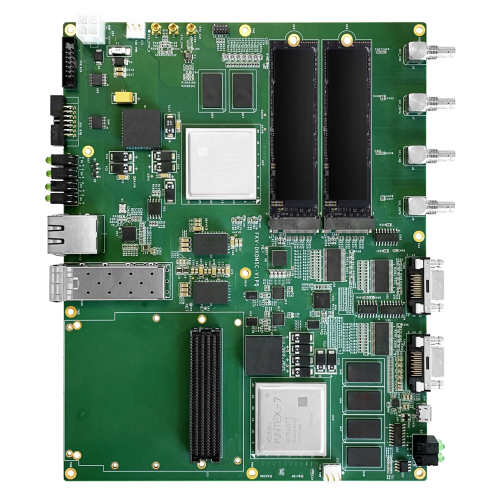

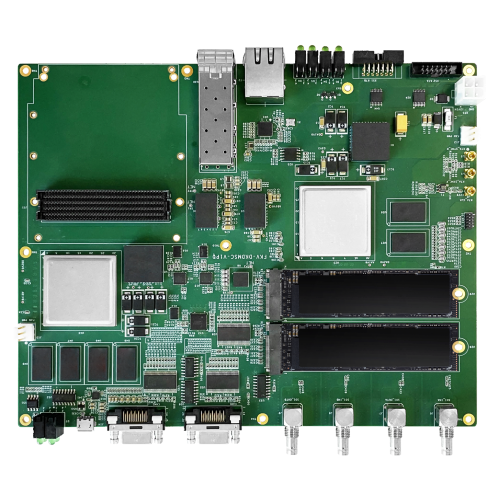

该产品是基于双FPGA（兼容国产FPGA）研发的一款用户可编程的智能存储模组
产品采用模块化设计，内置两块FPGA，一块FPGA作为接口使用，对外提供2路FMC的扩展接口；一块FPGA作为存储使用，通过两块高性能NVMe存储盘构建数据存储系统，并且完成数据的高速记录存储及下载或数据的回放，两个FPGA之间连接1路GTH x4可进行数据的高速传输交互
存储FPGA内置好功能程序，用户无需关注存储方式，存储容量支持2TB/4TB/8TB可配置，存储带宽≥2GB/s
接口FPGA对用户进行开放，可实现多元化编程，以实现不同的接口数据的接收、处理及存储。通过FMC接口对外用户可实现多种类型数据的接收
产品采用自散热或定制散热方式，可广泛应用与高速的小型化数据高速存储，或快速的接口验证平台搭建
产品特点
-
双FPGA协同架构 -
2路FMC扩展接口 -
高性能可配置存储 -
2GB/s存储带宽
详细参数
| 产品形态 | 独立产品设备 |
| 数据接口 | 一个FMC接口，连接10x及全定义io接口； |
| 存储容量 | 存储容量支持2TB/4TB/8TB可选配 |
| 存储带宽 | 持续稳定记录带宽≥2GB/s；持续稳定读取带宽≥2GB/s |
| 控制接口 | 1路千兆（TCP），千兆有效传带宽≥100MB/s； 1路万兆（TCP），万兆有效传带宽≥800MB/s； |
| 文件系统 | 通过FPGA实现标准exFAT文件系统； 支持千兆或万兆FTP协议对存储文件的访问（FTP Server） |
| 软件功能 | 1) 数据的实时记录、数据回放； 2) 数据FTP下载、文件在线管理； 数据透传，支持将Aurora协议转换成标准TCP协议发送到外部客户PC机器或交换机，可支持多台机器的同时连接； |
| 供电与功耗 | 供电：12V，功耗≤50W； |
| 产品尺寸 | 260mm × 160mm |
产品功能
| 实时记录功能 | 用户通过接口FPGA用来完成接口数据的采集、处理，然后调用丰科提供的与存储通信的模块，完成数据向存储板卡的发送及存储； |
| 数据回放功能 | 可控制将存储板卡的数据通过与接口FPGA相连的GTH x4接口发送到接口FPGA内，完成接口数据的回放操作 |
| 数据访问 | 通过存储FPGA对外的千兆网口，使用FTP通信协议，完成对存储板卡内部数据的访问，实现对记录数据的下载、文件的删除，格式化、重命名等文件操作； 通过该网络，同时可以完成对接口FPGA的一些及存储器读写操作，实现外部的操作控制； |
| 文件管理功能 | 通过对外的千兆网口，使用FTP通信协议，完成对存储板卡内部数据的文件管理功能，包括文件的删除，格式化、重命名等文件操作； |
| 实时透传 | 通过对外的千兆网口，使用FTP通信协议，完成对存储板卡内部数据的文件管理功能，包括文件的删除，格式化、重命名等文件操作； |
| 自检功能 | 能够通过千兆/万兆网口，完成自检控制，及状态上报，包括当前设备状态，以及记录容量等信息，包括总容量、剩余容量等； |
