FK-BXSZU-M2

◆

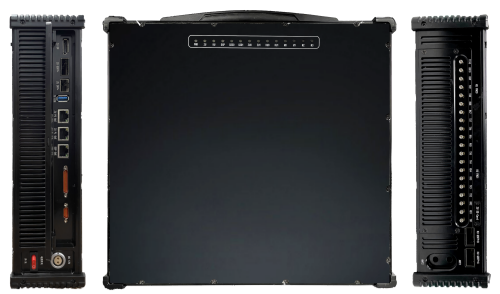

该设备基于客户需求定制开发的便携式采集、处理、存储一体化平台

◆

通过双FMC的接口提供对外的采集接口，可方便的扩展不同的接口形式，内部预留二次开发的FPGA芯片用来完成采集数据的实时处理；同时内置存储FPGA芯片，可将采集的原始数据或处理完后的结果数据，发到存储模块，完成数据的高速实时存储。同时对外有一路40G的扩展接口，可用来完成存储扩展或设备级联的高速数据传输。

◆

该设备具有便携式、多接口、高带宽、大容量的特性，可广泛应用于各种采集、处理、存储的应用场合。

产品特点

采集处理存储显示一体
用户可二次开发
标准linux系统
存储容量可扩展

详细参数

产品形态	一体化便携式设备
外部接口	支持双FMC的子卡扩展
数据接口	DSP：1路千兆网口；存储PL：1路千兆网口，1路万兆网口；存储PS：1路Linux系统的千兆网口，1路串口 MCU：1路串口
扩展接口	1路GTH 4x 10G的QSFP+接口
存储容量	支持2块m.2接口Nvme SSD；容量支持2TB/4TB/8TB/16TB规格可选
存储带宽	持续稳定记录带宽≥2GB/s；持续稳定读取带宽≥2GB/s；
下载带宽	千兆网口≥100MB/s；万兆网口≥1000MB/s
文件管理	实现标准文件系统管理；
控制协议	网络采用标准FTP通信协议；支持标准FTP工具对文件的访问
软件功能	支持客户二次开发，自定义的数据采集；支持数据的处理平台支持数据的存储；内置Linux系
工作温度	标准温度：0℃至+55℃；军用温度：-40℃至+70℃（可选，仅部分硬盘使用，带宽降低）
散热方式	一体化散热机箱
功耗	≤120W
尺寸	319mm * 298mm * 86mm

产品功能

采集功能	通过对外的FMC接口，可通过FMC子卡，扩展采集接口，完成对外部数据的实时采集功能；
数据处理	通过内置开放给客户的FPGA和DSP，完成对采集数据的实时处理；
记录功能	将采集的原始数据，或处理后的结果数据，发送到存储系统内，完成数据的存储及管理；
回放功能	通过外部控制软件的操控，能够将记录的数据文件，通过高速接口发送给处理FPGA，由处理FPGA通过对外的FMC接口输出到外部设备；
数据访问	通过对外的千兆/万兆网口，使用FTP通信协议，完成对存储板卡内部数据的访问，实现对记录数据的下载、上传功能，包括数据的下载，上传，文件的删除，格式化、重命名等文件操作；
文件管理功能	通过对外的千兆/万兆网口，使用FTP通信协议，完成对存储板卡内部数据的文件管理功能，包括文件的删除，格式化、重命名等文件操作；
自检功能	能够通过千兆/万兆网口，完成自检控制，及状态上报，包括当前设备状态，以及记录容量等信息，包括总容量、剩余容量等；
